Name: Gyári HMC800 CNC vízszintes megmunkálóközpont rozsdamentes acél munkadarab feldolgozásához
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.9 (19 reviews)

Gyors részletek

● Munkaasztal mérete: 800x800mm

● X tengely mozgása: 1600 mm

● Y tengely mozgása: 1000 mm

● Z tengely mozgása: 1100 mm

● A munkaasztal maximális terhelhetősége: 2500 kg

● Max. orsósebesség: 6000 fordulat/perc

● Orsókúp: BT50

Videó

Leírás

A fő teljesítményjellemzők

A HMC sorozatú szerszámgép egy háromtengelyes, görgős, lineáris vezetésű, vízszintes megmunkálóközpont indexelhető asztallal, három lineáris mozgáskoordinátával és egy indexelő asztal koordinátájával.

Miután a munkadarabot egyszer befogták, folyamatosan elvégezheti a marást, fúrást, fúrást, dörzsárazást, menetfúrást és egyéb folyamatokat, valamint a rögzítőfelület és a felső felület kivételével a többi felület megmunkálását is elvégezheti.

Ez jelentősen lerövidíti a feldolgozási időt, javítja a feldolgozási hatékonyságot, és megfelel a különféle termelési igényeknek.

Használható önálló gépként vagy több géppel kombinált összeszerelő sorként.

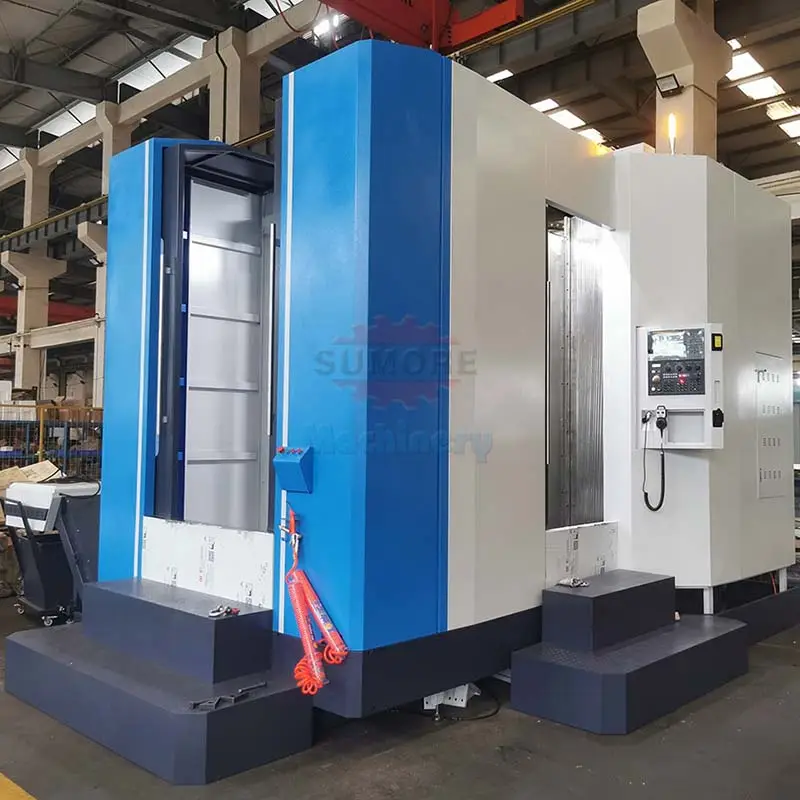

HMC 800 fém vízszintes megmunkálóközpont 2

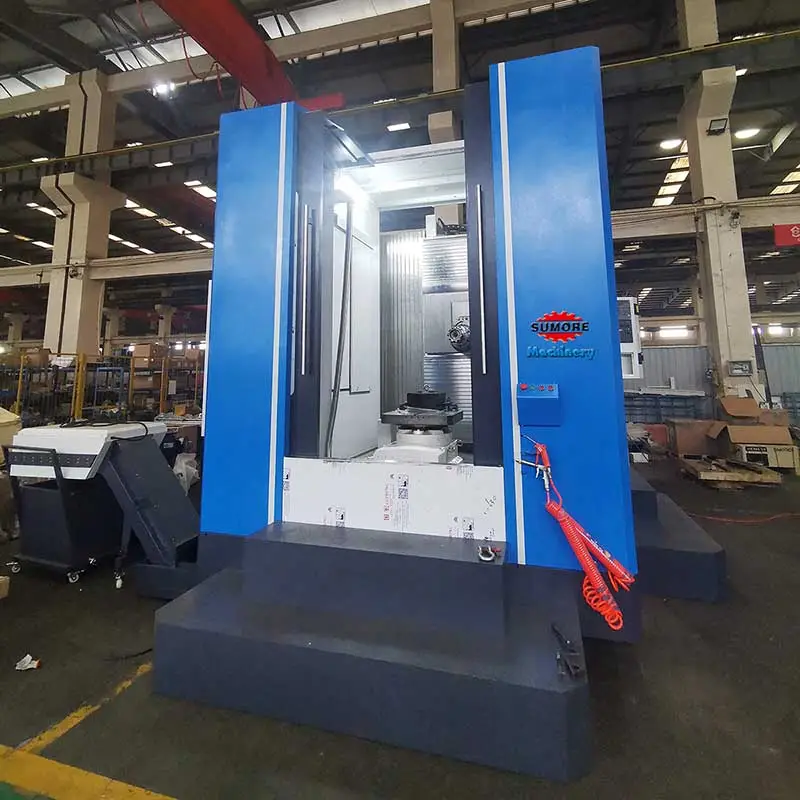

HMC 800 fém vízszintes megmunkálóközpont 3

Alkalmazási területek

A vízszintes megmunkálóközpontokat széles körben használják nagy pontosságú alkatrészek megmunkálásában, különösen alkalmasak informatikai alkatrészek, autóalkatrészek, optikai eszközök, orvosi berendezések, pneumatikus alkatrészek, repülési és repülőgépipari alkatrészek, formák stb. megmunkálására.

Ez a szerszámgép elsősorban marásra szolgál, és alkalmas alkatrészek fúrására, menetvágására, dörzsárazására, dörzsárazására, kiesztergálására és folyamatos marására.

Alkalmas dobozos alkatrészek és különféle síkok, furatok és összetett formák megmunkálására közepes sorozatú gyártásban.

Széles körben használják autóiparban, elektromos gépekben, nyomdaiparban, textilipari gépek gyártásában, penészgyártásban és más iparágakban.

SPECIFIKÁCIÓK

Modell	HMC500	HMC630	HMC800	HMC1000
X tengely haladás	800mm	1100mm	1600mm	2200mm
Y tengely haladása	800mm	800mm	1000mm	1400mm
Z-tengely mozgása	800mm	1100mm	1100mm	1200mm
Táblázat mérete	500 * 500mm	630 * 630mm	800 * 800mm	1000 * 1000mm
Munkaasztal indexelése	1°*360	1°*360	1°*360	1°*360
T-horony mérete	5-18-100mm	5-18-100mm	6-22-125mm	125 22 × × 6mm
A munkaasztal max. terhelhetősége	800kg	1500kg	2500kg	6000kg
Orsó közepe az asztalhoz	50-850mm	50-850mm	0-1000mm	350-1550mm
Orsóorr az asztalfelülethez	125-925	125-1225	180-1180	100-1300mm
Orsó kúpos	BT-40	BT-50	BT-50	BT-50
Orsótartomány	8000 fordulat / perc	6000 fordulat / perc	6000 fordulat / perc	6000 fordulat / perc
Orsóerő	11 / 15 kW	15 / 18.5 kW	15 / 18.5 kW	15 / 18.5 kW
Vágási sebesség	1-8000mm / min	1-8000mm / min	1-8000mm / min	1-8000 mm/perc
X/Y/Z gyors sebesség	24/24/24 m / perc	24/24/24 m / perc	24/24/24 m / perc	24/24/24 m/perc
X/Y/Z pozíció pontossága	0.008	0.008	0.008	0.015
Ismétlési	0.005	0.005	0.005	0.008
A B tengely pozicionálási pontossága	+10 "	+10 "	+10 "	+10 "
ATC	24 db (opcionálisan 30 db/40 db 60 db)	24 db (opcionálisan 30 db/40 db 60 db)	24 db (opcionálisan 30 db/40 db 60 db)	24 db (opcionálisan 30 db/40 db 60 db)
Szerszámcsere idő	2.7S	5S	5S	5S
Max. szerszámsúly	8kg	18kg	18kg	18kg
Max. szerszámátmérő	75 / 125mm	112 / 200mm	125/230	φ80/φ150 mm
Max. szerszámhossz	300mm	300mm	300mm	400mm
Megmunkálási súly	9500kg	12000kg	15000kg	20000Kg
Gép méretei	3800 * 3200 * 3280mm	4860 * 3600 * 3460mm	6200 * 4800 * 3800mm	6800 5200 × × 3800mm
