Name: SUMORE Vízszintes Megmunkáló Központ HMC630 CNC 5-tengelyes Marógép Központ
Brand: SUMORE
Price: 88.0 USD
Availability: InStock
Rating: 4.8 (18 reviews)

Gyors részletek

● Munkaasztal mérete: 630x630mm

● X tengely mozgása: 1100 mm

● Y tengely mozgása: 800 mm

● Z tengely mozgása: 1100 mm

● A munkaasztal maximális terhelhetősége: 1500 kg

● Max. orsósebesség: 6000 fordulat/perc

● Orsókúp: BT50

Leírás

A HMC sorozatú vízszintes jiagongzhjon fejlett szerkezetet alkalmaz, hogy teljes mértékben kihasználja a forgóasztal hatékony löketét, növelje a szerszámgép feldolgozási merevségét és az általános kompaktságot (nagy merevség/kis helyigény/humanizáció/multifunkció).

Főbb jellemzők

● Alkalmas anyagok: öntvények, acél alkatrészek, rozsdamentes acél alkatrészek, réz és alumínium alkatrészek

● Alkalmas funkciók: poliéderek megmunkálása (egyszeri befogás, többoldalú megmunkálás)

● Alkalmas munkadarabok: különféle dobozformák, poliéderek és forgásfelületek

Komplex, sokoldalú, közepes méretű hardveralkatrészek tömeggyártása és feldolgozása, amelyek fúrhatók, menetfúrhatók és marhatók.

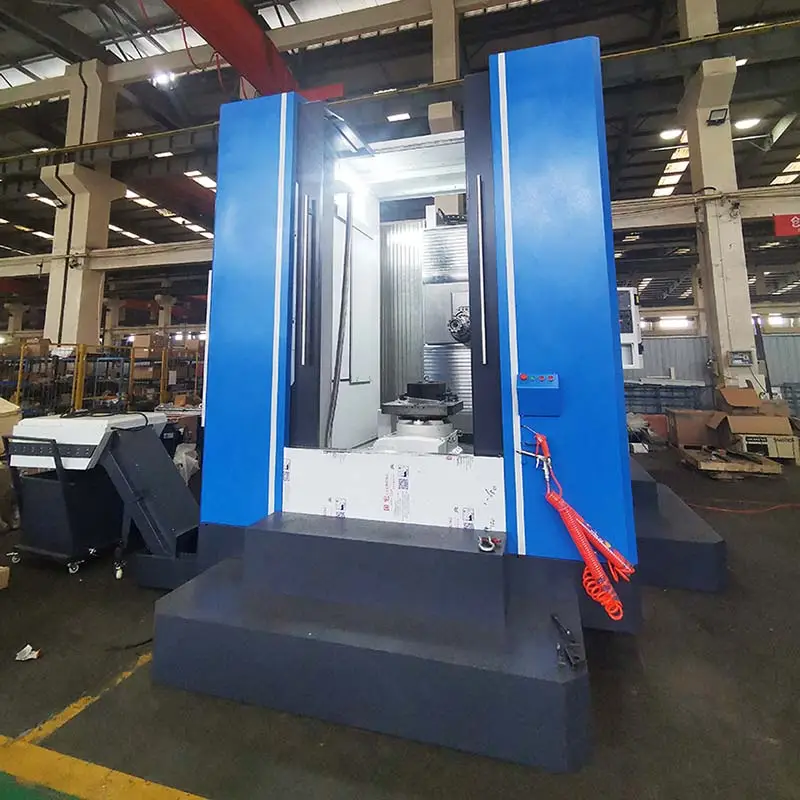

HMC630 1 1

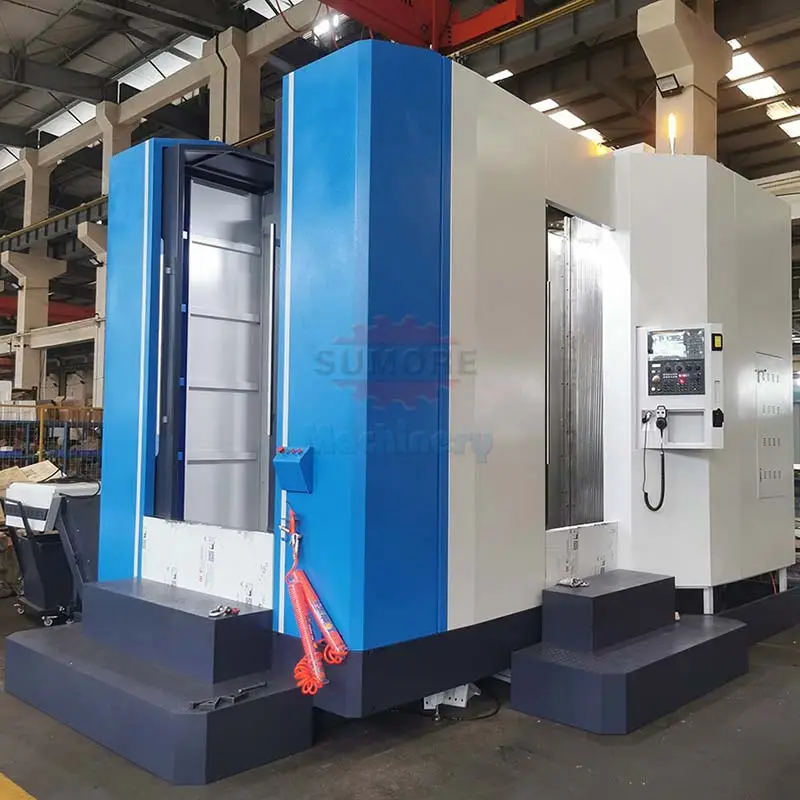

HMC630 1 2

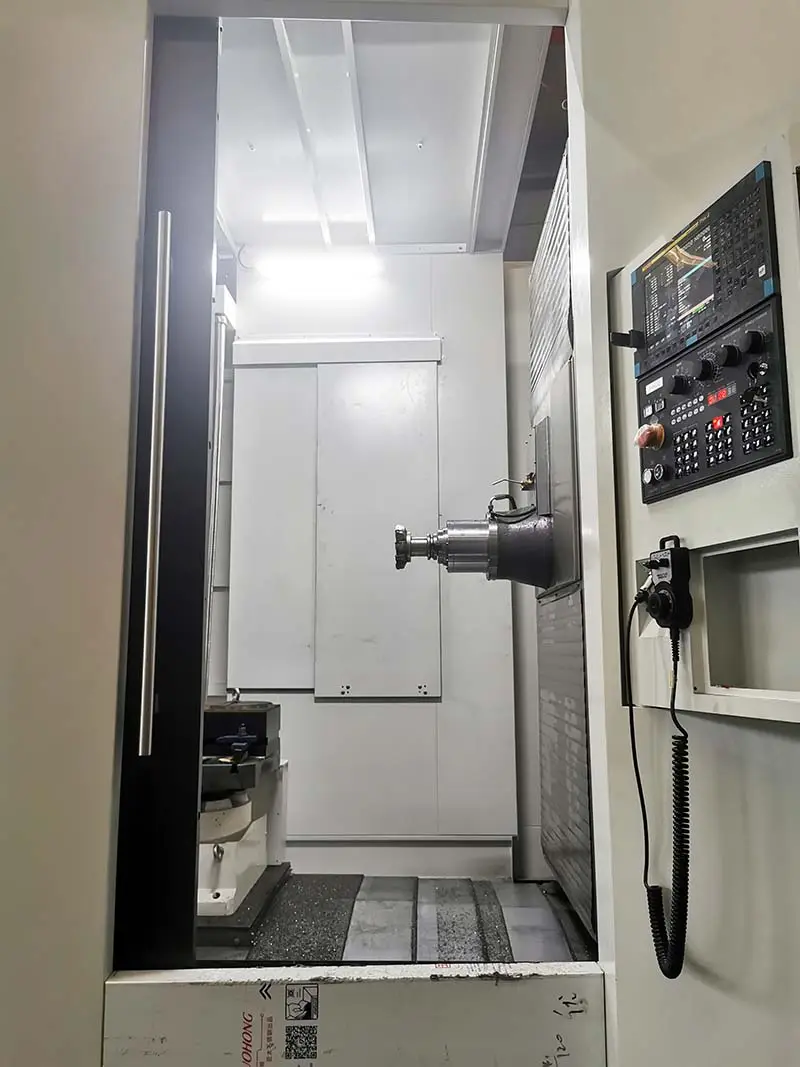

HMC630 2

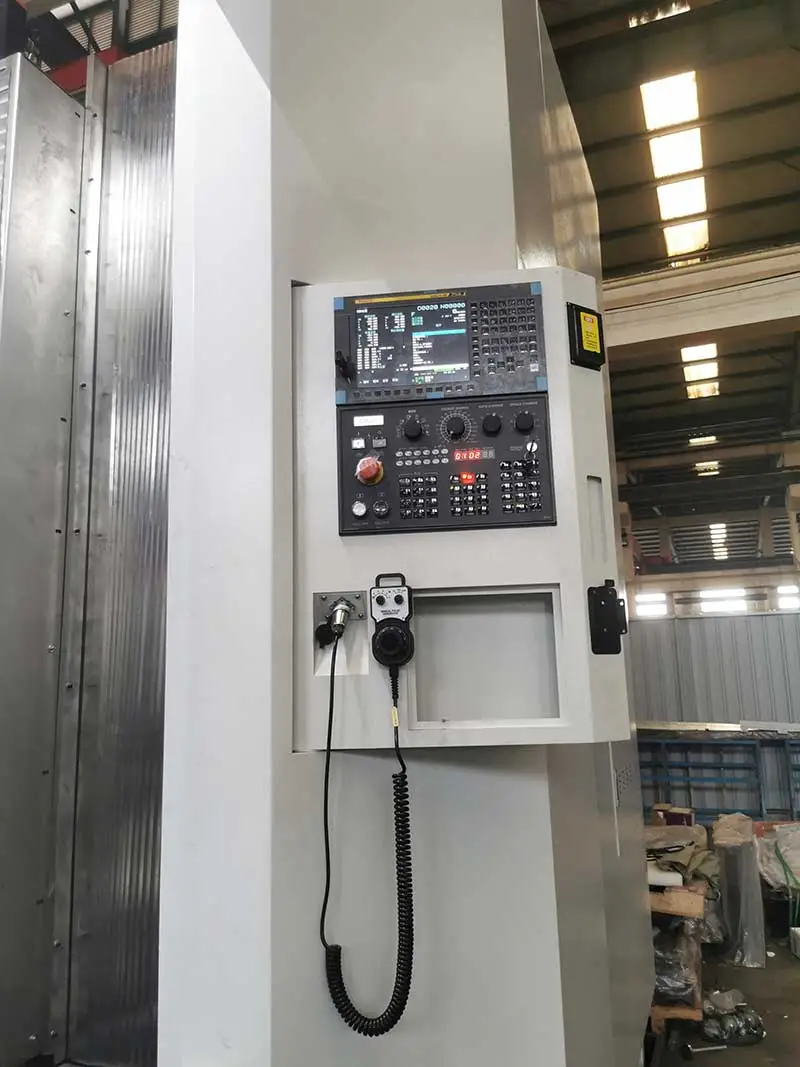

HMC630 1

Alkalmazási területek

Alkatrészek tömeggyártása

A HMC-ket gyakran használják tömeggyártási környezetben, ahol nagy mennyiségű azonos vagy hasonló alkatrészt kell megmunkálni. A vízszintes orsóorientáció jó forgácseltávolítást tesz lehetővé, csökkentve az állásidőt és javítva az általános megmunkálási hatékonyságot.

Többoldalas megmunkálás

A HMC orsójának vízszintes elrendezése lehetővé teszi a munkadarab többoldalas megmunkálását áthelyezés nélkül. Ez különösen előnyös az összetett alkatrészek esetében, amelyek több felületen történő megmunkálást igényelnek.

Nagy és nehéz munkadarabok

A HMC-k kiválóan alkalmasak nagy és nehéz munkadarabok megmunkálására. A vízszintes orsóelrendezés stabilitást és merevséget biztosít, lehetővé téve a nagyobb és nehezebb anyagok hatékony kezelését. Ez különösen fontos olyan iparágakban, mint a repülőgépipar és az energetika, ahol a nagyméretű alkatrészek gyakoriak.

Komplex kontúrozás

Számos HMC többtengelyes képessége lehetővé teszi összetett kontúrok és alakzatok megmunkálását. Ez előnyös az olyan iparágakban, mint a szerszám- és formagyártás, ahol gyakran bonyolult alakzatokra és részletekre van szükség.

SPECIFIKÁCIÓK

Modell	HMC500	HMC630	HMC800	HMC1000
X tengely haladás	800mm	1100mm	1600mm	2200mm
Y tengely haladása	800mm	800mm	1000mm	1400mm
Z-tengely mozgása	800mm	1100mm	1100mm	1200mm
Táblázat mérete	500 * 500mm	630 * 630mm	800 * 800mm	1000 * 1000mm
Munkaasztal indexelése	1°*360	1°*360	1°*360	1°*360
T-horony mérete	5-18-100mm	5-18-100mm	6-22-125mm	125 22 × × 6mm
A munkaasztal max. terhelhetősége	800kg	1500kg	2500kg	6000kg
Orsó közepe az asztalhoz	50-850mm	50-850mm	0-1000mm	350-1550mm
Orsóorr az asztalfelülethez	125-925	125-1225	180-1180	100-1300mm
Orsó kúpos	BT-40	BT-50	BT-50	BT-50
Orsótartomány	8000 fordulat / perc	6000 fordulat / perc	6000 fordulat / perc	6000 fordulat / perc
Orsóerő	11 / 15 kW	15 / 18.5 kW	15 / 18.5 kW	15 / 18.5 kW
Vágási sebesség	1-8000mm / min	1-8000mm / min	1-8000mm / min	1-8000 mm/perc
X/Y/Z gyors sebesség	24/24/24 m / perc	24/24/24 m / perc	24/24/24 m / perc	24/24/24 m/perc
X/Y/Z pozíció pontossága	0.008	0.008	0.008	0.015
Ismétlési	0.005	0.005	0.005	0.008
A B tengely pozicionálási pontossága	+10 "	+10 "	+10 "	+10 "
ATC	24 db (opcionálisan 30 db/40 db 60 db)	24 db (opcionálisan 30 db/40 db 60 db)	24 db (opcionálisan 30 db/40 db 60 db)	24 db (opcionálisan 30 db/40 db 60 db)
Szerszámcsere idő	2.7S	5S	5S	5S
Max. szerszámsúly	8kg	18kg	18kg	18kg
Max. szerszámátmérő	75 / 125mm	112 / 200mm	125/230	φ80/φ150 mm
Max. szerszámhossz	300mm	300mm	300mm	400mm
Megmunkálási súly	9500kg	12000kg	15000kg	20000Kg
Gép méretei	3800 * 3200 * 3280mm	4860 * 3600 * 3460mm	6200 * 4800 * 3800mm	6800 5200 × × 3800mm
