| Származási hely: | Kína |
| Márkanév: | SUMORE |
| Modell száma: | GMC3000/GMC3200/GMC3500 |
| Tanúsítványok: | CE |
● Asztalméret (Szé x H): 2500x4000 /5000 /6000 mm
● Asztalra szerelhető teherbírás: 18/21/24/27/30 tonna
● X tengely mozgástartománya: 3000/4000/5000/6000/7000/8000 mm
● Y tengely mozgástartománya - beleértve a szerszámcsere mozgástartományát is: 3300 mm
● Z tengely mozgása: 1200 mm
● Állvány szélessége: 3000 mm
● Asztalméret (Szé x H): 2800x4000 /5000/6000 mm
● Asztalra szerelhető teherbírás: 20/23/26/29/32 tonna
● X tengely mozgástartománya: 4000/5000/60007000/8000 mm
● Y tengely mozgástartománya - beleértve a szerszámcsere mozgástartományát is: 3500 mm
● Z tengely mozgása: 1200 mm
● Állvány szélessége: 3200 mm
● Asztalméret (Szé x H): 3200x4000 /5000/6000 mm
● Asztalra szerelhető teherbírás: 22/25//28/31/34 tonna
● X tengely mozgástartománya: 4000/5000/60007000/8000 mm
● Y tengely mozgástartománya - beleértve a szerszámcsere mozgástartományát is: 3800 mm
● Z tengely mozgása: 1500 mm
● Állvány szélessége: 3500 mm
A CNC portálmegmunkáló központ egyfajta mechanikus berendezés, amelyet az ipari termelésben használnak. Számítógépes programok segítségével automatizálható, beleértve az alkatrész-megmunkálást, a pozicionálást, a tesztelést stb.
1. Nagy hatékonyság, nagy pontosság és nagy stabilitás.
2. Magas teljesítményű költségarány.
3. Az energiafogyasztás 20%-kal csökken, nagy stabilitás.
4. Könnyen kezelhető, programozható és karbantartható.
CNC portálmegmunkáló központ, amelyet általában olyan iparágakban használnak, mint a gépgyártás, a repülőgépipar, az autóipar, az elektronika és az orvosi berendezések, valamint a védelem olyan alkatrészek megmunkálásához, mint az öntőformák, szerszámok és összetett alkatrészek.
| Modell | Egység | GMC3000 | GMC3200 | GMC3500 |
| Kapacitás | ||||
| Asztal mérete Sz x H | (Mm) | 2500*/4000/5000/6000 | 2800*4000/5000/6000 | 3200*4000/5000/6000 |
| Asztalra szerelhető teherbírás | (tonna) | 18/21/24/27/30 | 20/23/26/29/32 | 22/25//28/31/34 |
| Távolság az orsó felületétől az asztal felületéig | (Mm) | 280-1480 | 280-1480 | 280-1780 |

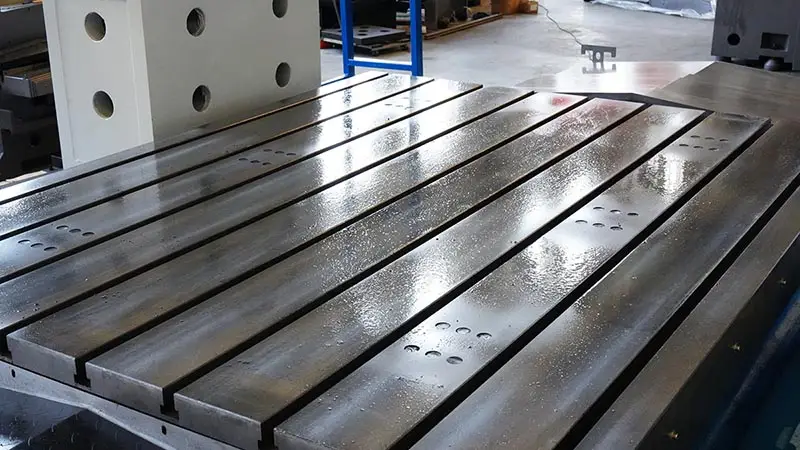

| T-asztal nyílás | 12-28-200 | 14-28-200 | 15-28-200 | |
| X tengely mozgása | (Mm) | 3000/4000/5000/6000/7000/8000 | 4000/5000/6000/7000/8000 | 4000/5000/6000/7000/8000 |
| Y tengely mozgása - beleértve a szerszámcsere mozgását is | (Mm) | 3300 | 3500 | 3800 |
| Z tengely menet | (Mm) | 1200 | 1200 | 1500 |

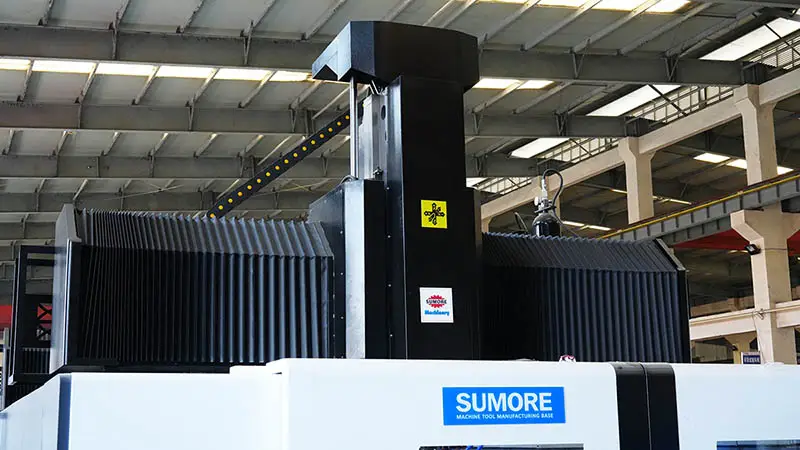

| Gantry szélessége | (Mm) | 3000 | 3200 | 3500 |

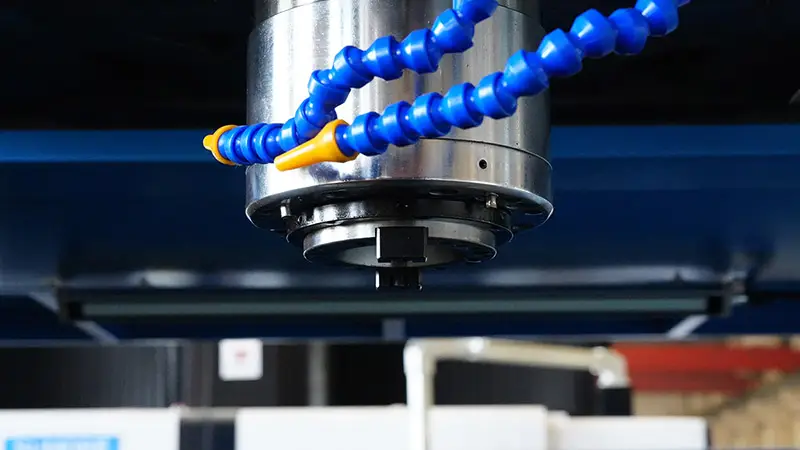

| Orsó | ||||
| Orsókúp/átmérő | BT50-190 | BT50-190 | BT50-190 | |
| Orsósebesség – szíj | (fordulat) | 6000 / 8000rpm | 6000 / 8000rpm | 6000 / 8000rpm |
| Fő motor teljesítmény | (Kw) | 22-26kw | 22-26kw | 30-37kw |
| Vágási sebesség | ||||
| Gyors előtolási sebesség | (M / min) | 6 | 6 | 6 |
| Vágási adagolási sebesség | (M / min) | X:15 Y:15 Z:10 | X:15 Y:15 Z:10 | X:15 Y:12 Z:10 |
| Pontosság | ||||
| Pozicionálási pontosság | (Mm) | ± 0.005 | ± 0.005 | 0.005 |
| Helyreállítási pontosság | (Mm) | ± 0.003 | ± 0.003 | 0.003 |
| ATC | ||||
| Szerszám száma | 24 | 24 | 24 | |
| Szerszámcsere idő | (S) | 2.7 | 2.7 | 2.7 |
| Max. szerszámsúly | (Kg) | 8 | 8 | 8 |
| Max. szerszámátmérő | (Mm) | 112/200 | 112/200 | 112/200 |
| Max. szerszámhossz | (Mm) | 400 | 400 | 400 |
| Gép súlya és méretei | ||||
| A gép súlya | (tonna) | 39/45/52/60/68 | 42/49/57/66/76 | 46/54/62/71/81 |
| Általános dimenzió | (Mm) | 12000/14000/16000/18000/20000*5680*6650 | 12000/15000/17000/22000*5900*6650 | 12000/15000/17000/22000*6200*6950 |
